产品介绍:

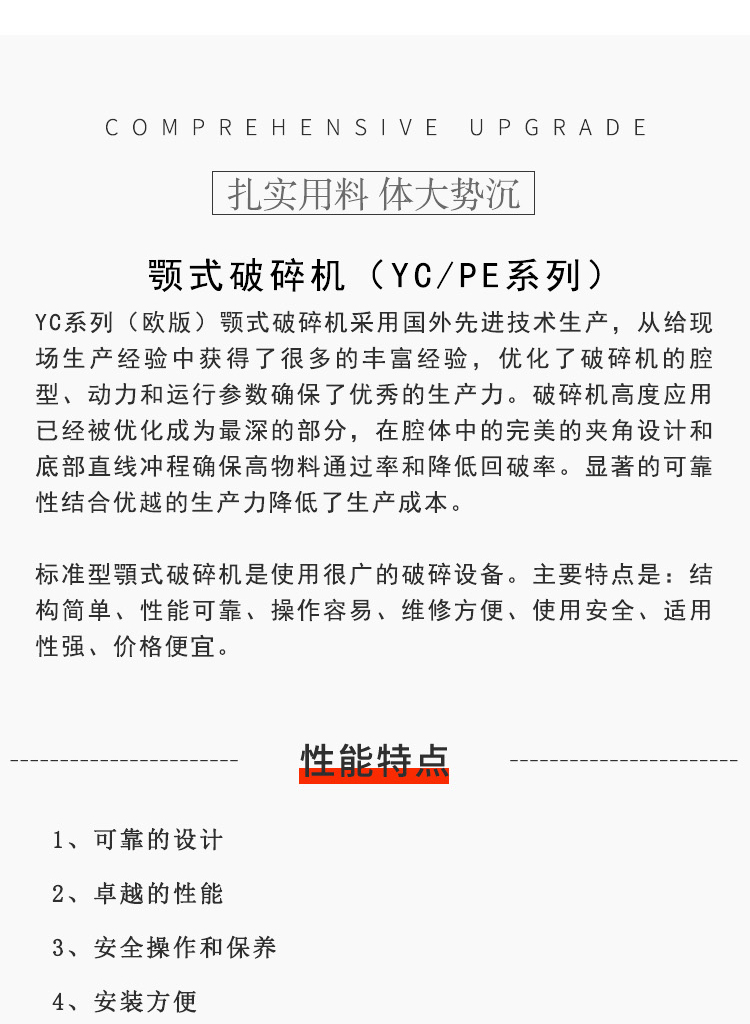

顎式破碎机是使用很广的破碎设备。主要特点是:结构简单、性能可靠、操作容易、维修方便、使用安全、适用性强、价格便宜。
顎式破碎机分成复摆和简摆两种形式。
简摆顎式破碎机的特点是,在高度方向上,比复摆要低 一些。更适合使用在矿坑中。破碎强度更强一些,适合破碎 更坚硬的矿石。简摆式顎破有两根轴,一根是主动轴,另一 根是支撑轴。由于有两根轴,在长度方向上,比复摆式要长 一些。简摆式多出一个连接杆,多出一个肘板。简摆式通过 偏心轴带动连接杆上下、左右运动,连接杆带动两个肘板上 下运动,从而推动动顎体只在前、后一个方向上运动,称之 为简单摆动,叫简摆。复摆式顎破,因为只有一根轴,安装 在动顎体的顶部,在偏心轴的作用下,动顎体不仅上下,而 且左右运动,称之为复杂摆动,因此叫复摆。肘板后面连有 千斤顶,靠千斤顶挤压弹簧,增减垫片来调整出料口的大小, 以此实现控制出料粒度。
顎破的主要部件有:
架体、动顎、主动偏心轴、支撑轴(简摆有)、连接杆、调整千斤顶、肘板、固定齿板、动顎齿板、传动轴承、动顎轴承、皮带轮、飞轮。小型的顎破都是复摆的,大型顎破简摆的多,并且架体分成上下两厢。
PEF复摆顎式破碎机技术参数表 | ||||||
型号规格 | PEF0406 | PEF0507 | PEF0609 | PEF0710 | PEF0912 | |
给料口尺寸 | 宽mm | 400 | 500 | 600 | 750 | 900 |
长mm | 600 | 750 | 900 | 1060 | 1200 | |
推荐最大给料尺寸mm | 340 | 400 | 500 | 630 | 750 | |
开边排料口宽度 | 公称尺寸mm | 60 | 75 | 100 | 110 | 130 |
调整范围mm | ±30 | ±25 | ±25 | ±30 | ±35 | |
排料口为公称值时的产量m'/h | 18 | 40.5 | 60 | 110 | 130 | |
主电机 | 功率KW | 30 | 50 | 75 | 100 | 110 |
电压V | 380 | 380 | 380 | 380 | 380 | |
转速r/min | 980 | 985 | 730 | 972 | 730 | |
长mm | 1560 | 1930 | 2575 | 2730 | 5000 | |
机器外形尺寸 | 宽mm | 1742 | 1940 | 1840 | 2760 | 4471 |
高mm | 1593 | 2205 | 2373 | 2820 | 3280 | |
机器总重(不包括电动机)kg | 6550 | 10570 | 16950 | 27940 | 44130 |
