  • 重型板式给料机

重型板式给料机

其他名称：

适用：

型号全称：重型板式给料机

进料口径：不限

产量区间：不限

电话：13124231779

产品介绍：



重型板式给料机是散料输送机械之一。由于设计先进，配置精良，安全系数高，在冶金、矿山、水泥厂等行业被广泛应用，并享有良好的声誉。



与其他形式的给料机相比，重型板式给料机具有以下优点：

1、 输送物料的粒度更大。最大料块的直径可达1.5米。

2、 可以承受更大的仓压。重型板式给料机的料仓高度可达十米。

3、 可以承受较大的卸料冲击。

4、 故障率极低，可在高温、高湿等恶劣环境中使用。

正是由于重型板式给料机具有以上优点，许多企业选择了高性价比的重型板式给料机。



产品技术特点：



沈阳冶矿重型设备有限公司生产的重型板式给料机属于0K重型板式给料机系列，其原始技术来源于德国0&K公司。经引进、消化、再创新，其特点如下：

（1）链板的表面板材质为16Mn,厚度为20 ~ 25mm,压制成圆弧结构。圆弧链板相互配合，可以在运输物料时不漏料。链板为焊接结构件，链板的复合厚度较高，因此具有较高的抗弯模量。圆弧链板分为单圆弧和双圆弧两种结构，其性能相近，可以根据客户的要求任选其一。

（2）采用千吨模锻工程机械链条（号称坦克链），强度高、寿命长，而且运行中不需要润滑。

（3）凝板采用多组托轮支承，受力均匀，变形小，而且托轮内置轴承，使设备运行的阻力小。

（4）整机运行平稳，可以不设地脚螺栓，只需要在基础上予埋一些钢板，将设备调好位置，把机座点焊在予埋钢板上即可。

（5）采用变频调速电机调速，保证不同的产量需要.操作方便。

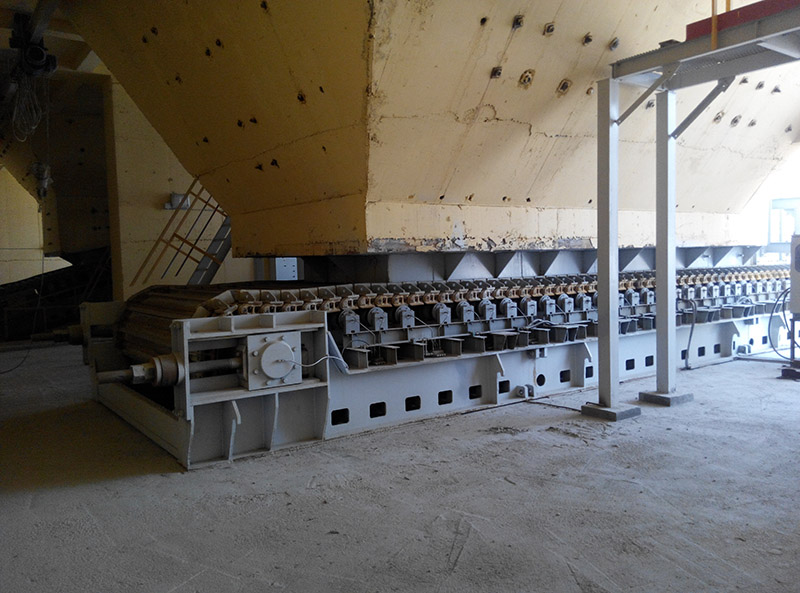

重型板式给料机(图1)

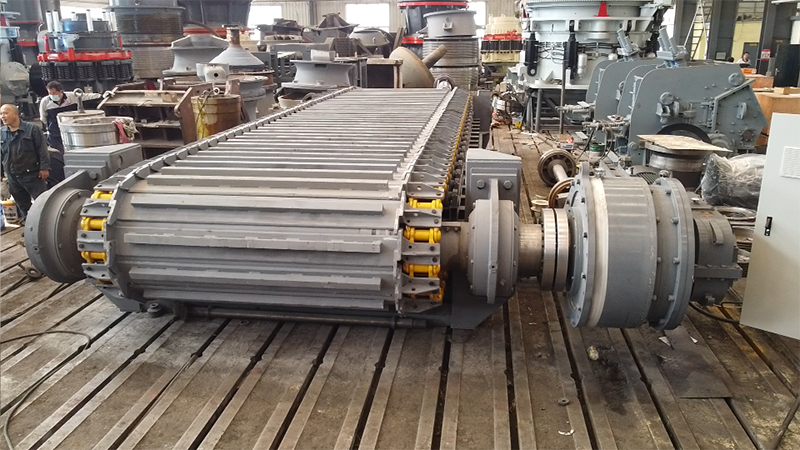

重型板式给料机(图2)

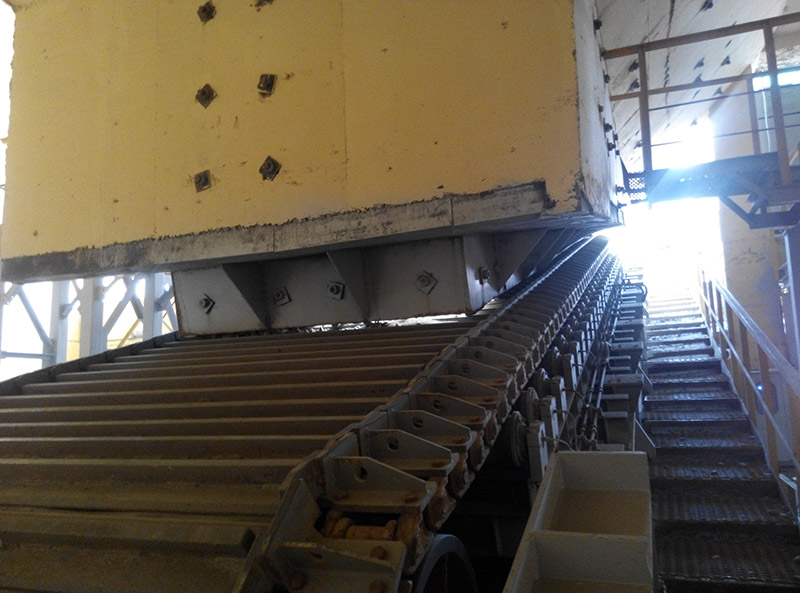

重型板式给料机(图1)

重型板式给料机(图2)



重型板式给料机技术参数表(续)



型号

GBZ125-7

GBZ125-9

GBZ150-6

GBZ150-8

GBZ150-9

GBZ160-5

GBZ160-6

规格mm

1250x7000

1250x9000

1500x6000

1500x8000

1500x9000

1600x5000

1600x6000

链板宽度mm

1250

1250

1500

1500

1500

1600

1600

轴距mm

7000

9000

6000

8000

9000

5000

6000

最大给料粒度mm

750

750

900

900

900

1000

1000

给料速度m/S

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

给料能力t/h

150-250

150-250

200-300

200-300

200-300

200-350

200-350

减速机型号

NGW-S-113

NGW-S-113

NGW-S-123

ZJX-8

ZJX-8

NGW-S-113

NGW-S-123

电机功率KW

18.5

22

22

22

22

22

22

链条节距mm

216

216

216

216

216

216

216

链板圆弧形式

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

设备重量t

29.16

35.69

31.40

40.33

44.54

30.13

34.63


重型板式给料机(图1)重型板式给料机技术参数表

型号

GBZ100-7

GBZ110-6

GBZ120-3

GBZ120-4.5

GBZ120-10

GBZ125-4

GBZ125-6

规格mm

1000x7000

1100x6000

1200 x 3000

1200x4500

1200x10000

1250x4000

1250x6000

链板宽度mm

1000

1100

1200

1200

1200

1250

1250

轴距mm

7000

6000

3000

4500

10000

4000

6000

最大给料粒度mm

600

700

750

750

750

800

800

给料速度m/S

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

0.04-0.10

给料能力t/h

100-200

100-200

100-200

100-200

100-200

150-250

150-250

减速机型号

NGW-S-103

NGW-S-103

NGW-S-103

NGW-S-103

NGW-S-123

NGW-S-103

NGW-S-113

电机功率KW

18.5

15

11

11

22

11

15

链条节距mm

216

216

216

216

216

216

216

链板圆弧形式

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

单圆弧

设备重量t

27.21

24.29

21.52

24.38

36.72

23.60

26.11
