  • 制砂整形机

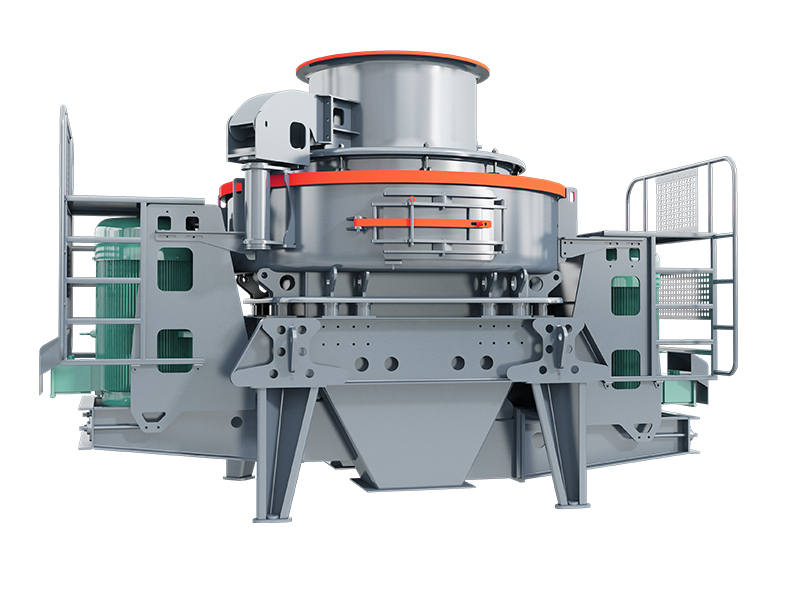

制砂整形机

其他名称：

适用： 鹅卵石   石英岩   石灰石   青石   花岗岩   玄武岩   方解石

型号全称：HL系列 | 制砂整形机

进料口径：

产量区间：

电话：13124231779

产品介绍



制砂机是专业细碎技术与机械制造完美结合的典范，其独特的转子结构设计、耐磨材料工艺、破碎速度优化和液压设计，能够为高速 公路、高速铁路、高层建筑、市政建设、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的优选设备。



工作原理



全中心进料：物料落入制沙机进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层 (石打石)或反击块(石打铁)上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。



中心进料伴随环形瀑落进料：物料落入制沙机进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内抛出，首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受 到两次至多次几率撞击、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。


关于配件

可供应制砂机配件的品牌包括：

1.沈阳冶矿

2.北方重工

3.沈阳重型机械厂


其他品牌机型需符合以下条件之一：

1.标准图号产品配件

2.附图纸配件

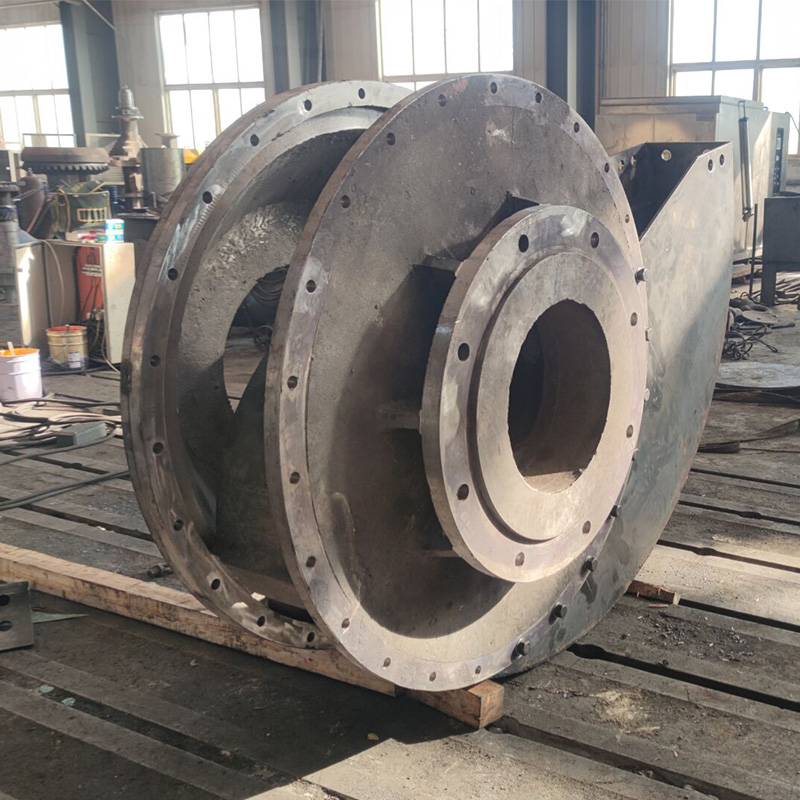

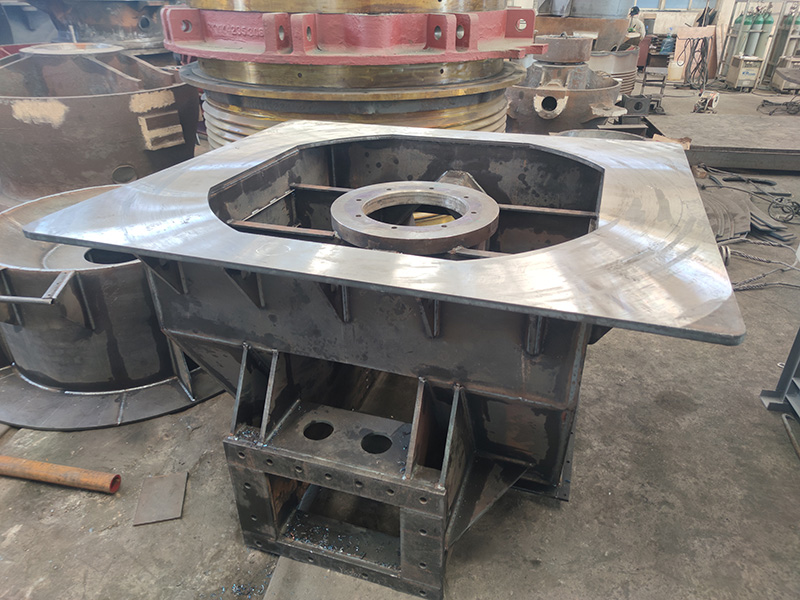

3.机体外壳、轴承、衬板等大型或大批量零件



PYS系列 | 复合型圆锥破碎机(图2)

PFL制砂机技术参数表

型号

型号

处理能力(t/h)

最佳入料尺寸(mm)

转速 (r/min)

双电动机 功率 (kw)

外形
尺寸 (LxWxH)
(mm)

重量t

电源

振动传感器

释油润滑站

双油泵 电机 功率

安全保护

外形 尺寸 (LxW xH) (mm)

邮箱 加热 器功 率

瀑落 与中 心进 料

全中 心进 料

软

硬

料

料

PFL7611

PFL7611

120-180

60-90

35

30

1700-1890

110

3700 x

11.8

380V/50Hz

监测范围：0.1-20mm/s连续可调

2x0.25KW

双油泵互 补保证供 油；无油 流、无油 压自动停 机；水冷 降温；冬 季电机加 热启动

820X520X1270

2KW

2150x

2100

PFL8518

PFL8518

200-260 100-130

40

35

1520-1690

180

4140 x

14.5

2280 x

2425

PFL9526

PFL9526

300-380150-190

45

40

1360-1510

264

4560 x

17.8

2447 x

2778

PFL1140

PFL1140

450-520 220-260

50

45

1180-1310

400

5000 x

25.6

2700 x

3300
