当前位置: 首页 > 产品中心 > 破碎设备 > 旋回破碎机 >旋回破碎机

  • 旋回破碎机

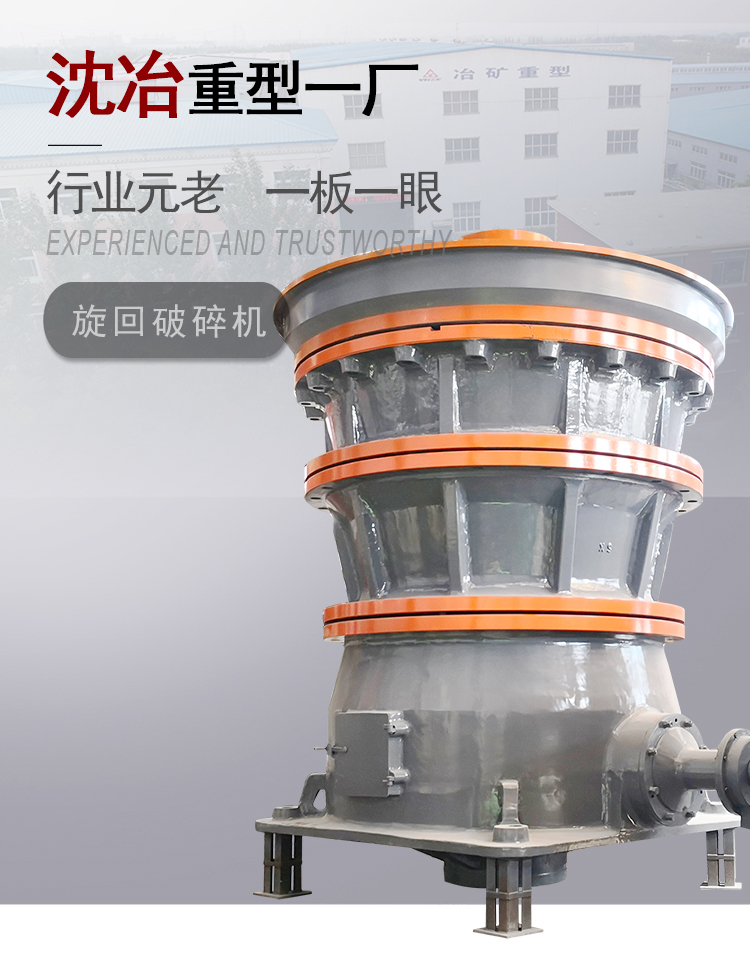

旋回破碎机


其他名称:

适用: 鹅卵石   石英岩   石灰石   青石   花岗岩   玄武岩   方解石   建筑垃圾   铁矿石   铜矿石


型号全称:PXZ系列 | 旋回破碎机

进料口径:

产量区间:


电话:13124231779

      产品介绍

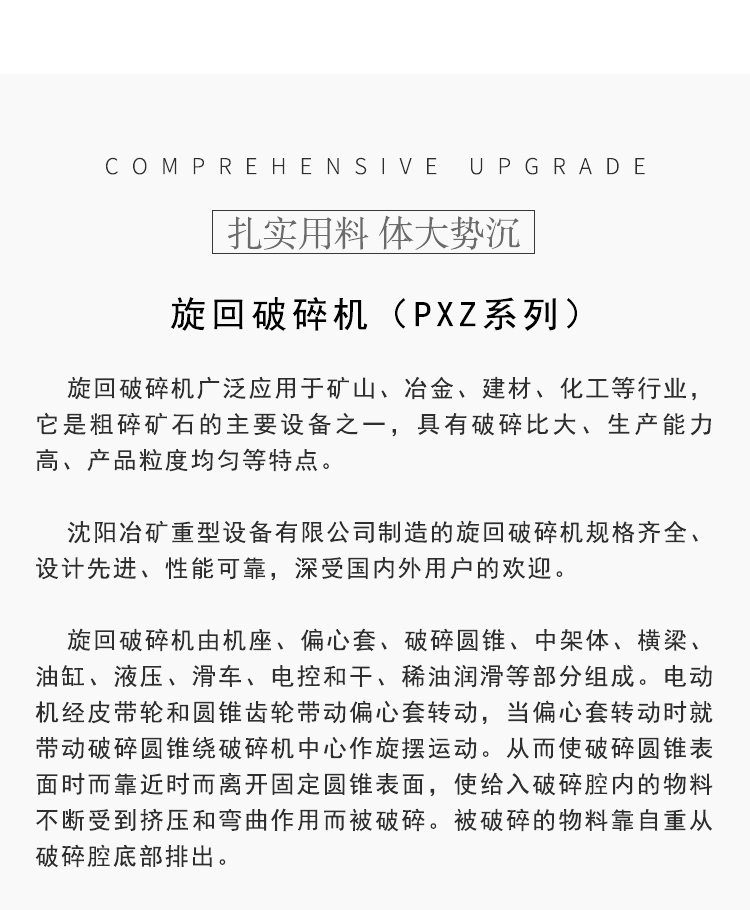

旋回破碎机广泛应用于矿山、冶金、建材、化工等行业,它是粗碎矿石的主要设备之一,具有破碎比大、生产能力高、产品粒度均匀等特点。



沈阳冶矿重型设备有限公司制造的旋回破碎机规格齐全、设计先进、性能可靠,深受国内外用户的欢迎。

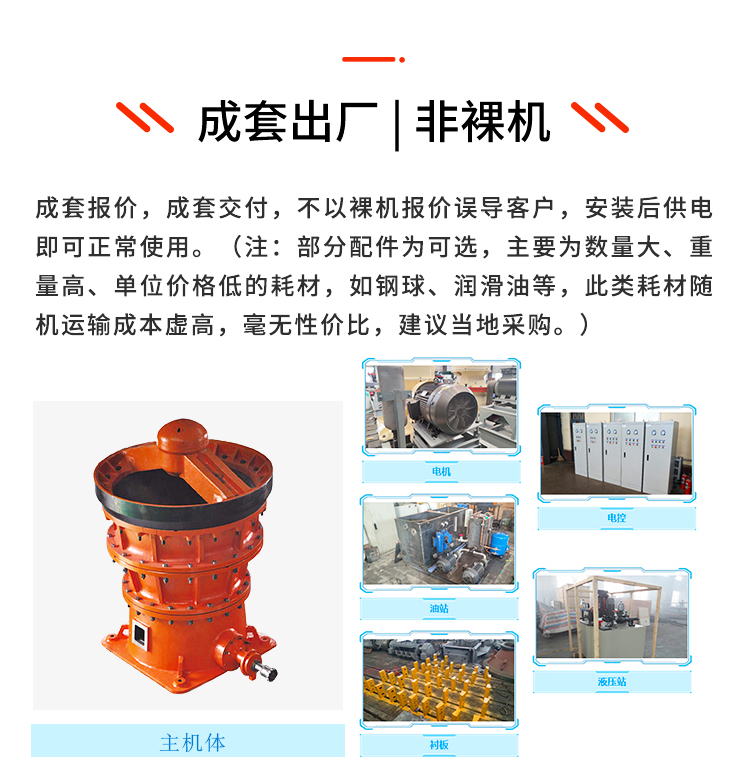

旋回破碎机由机座、偏心套、破碎圆锥、中架体、横梁、油缸、液压、滑车、电控和干、稀油润滑等部分组成。电动机经皮带轮和圆锥齿轮带动偏心套转动,当偏心套转动时就带动破碎圆锥绕破碎机中心作旋摆运动。从而使破碎圆锥表面时而靠近时而离开固定圆锥表面,使给入破碎腔内的物料不断受到挤压和弯曲作用而被破碎。被破碎的物料靠自重从破碎腔底部排出。



我公司生产的旋回破碎机为液压支承结构。破碎机启动前,首先打开油泵向缸内充油当破碎圆锥上升到工作位置后,关闭截止阀,同时停止油泵。这种结构的破碎机可方便地调整排矿口尺寸,使用户获得满意的产品粒度和产量。当非破碎物落入破碎腔时造成破碎力增加,系统油压也随之增高,油紐内的油被压入蓄能器中,从而使破碎圆锥下降,排矿口增大,排除非破碎物。非破碎物排出后,在蓄能器的作用下,油缓慢压入油缸中,使破碎圆锥平稳复位。当非破碎物尺寸过大不能通过排矿口排出时,系统油压继续升高达电接点压力表设定值时,控制系统自动停机,以保证设备安全。



产品特点



1、旋回破碎机的产量更高,目前最大的旋回破碎机产量可达到5000吨/小时。

2、旋回破碎机全程做功,因此旋回破碎机效率更高°

3、旋回破碎机可用翻斗车直接供料,省去了给料机环节,既节省了建设成本,又降低了运行成本。

4、旋回破碎机破碎的石料,粒型优于顎式破碎机。





关于配件

可供应圆锥破碎机的配件的品牌包括:

1.沈阳冶矿

2.北方重工

3.沈阳重型机械厂


其他品牌机型需符合以下条件之一:

1.标准图号产品配件

2.附图纸配件

3.机体外壳、轴承、衬板等大型或大批量零件



旋回破碎机(图1)


旋回破碎机(图2)

旋回破碎机(图3)

旋回破碎机(图4)

旋回破碎机(图4)

旋回破碎机(图6)

旋回破碎机(图7)



PXZ旋回破碎机技术参数表



型号规格

矿口尺寸 mm

排矿口尺寸 mm

最大给矿尺寸 mm

矿口调整范围 mm

产量t/h

PXZ0710

700

100

580

100-130

310-400

PXZ0909


90


90-120

380-510

PXZ0913

900

130

750

130-160

625-770

PXZ0917


170


170-190

815-910

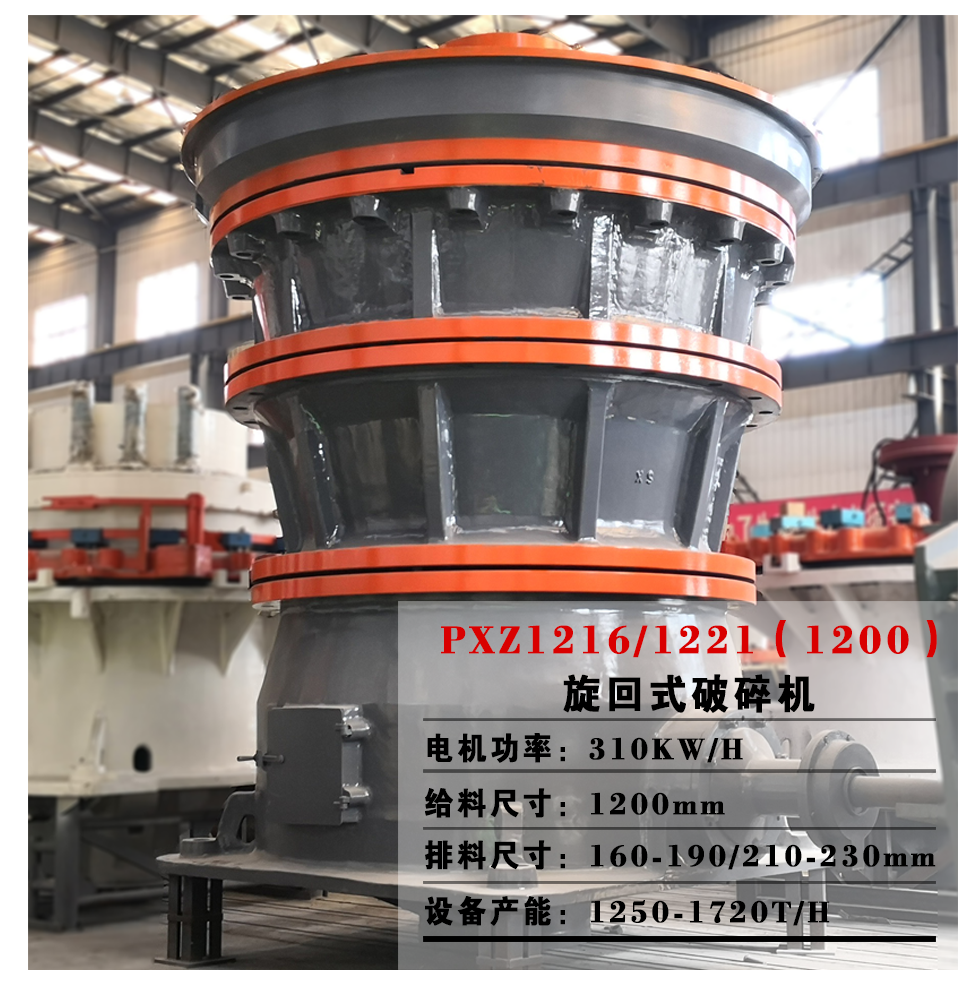

PXZ1216

1200

160

1000

160-190

1250-1480

PXZ1221

210

210-230

1560-1720

PXZ1417

1400

170

1200

170-200

1750-2060

PXZ1422

220

210-230

2160-2370

PXZ1618

1600

180

1350

180-210

2400-2800

PXZ1623

230

210-240

2800-3200



型号规格

破碎圆锥底部直径 mm

机器总重量t

主电机

润滑站规格 L/min

备注

功率KW

转速 r/min

电压

V

PXZ0710

1400

91.2

145

730

380

40


155

PXZ0909








PXZ0913

1650

141

210

735

380

63


PXZ0917








PXZ1216

2000

228.2

310

590

380

125


PXZ1221

10000


PXZ1417

PXZ1422

2200

309

430

590

10000

125


PXZ1618

2500

481

310x2

590

10000

125

双机传动

PXZ1623






双机传动
