复合型圆锥破碎机


其他名称:S155,S240

适用: 白云石   鹅卵石   石英岩   石灰石   青石   花岗岩   方解石   金矿石   建筑垃圾   铜矿石


型号全称:PYS系列 | 复合型圆锥破碎机

进料口径:

产量区间:


电话:13124231779

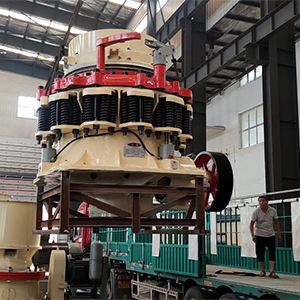

PYS系列 | 复合型圆锥破碎机(图1)

产品介绍

S系列圆锥破碎机是目前应用最为广泛的破碎机,1985年,美国诺德伯格(Nordberg )公司向沈阳重型机器厂转让了西蒙斯圆锥破碎机专有技术。经过多年消化、吸收、 改进,沈阳冶矿重型设备有限公司生产的西蒙斯型圆锥破碎机结构更合理,技术更先进。在国内外受到一致好评。



PYS系列圆锥破碎机有2英尺(600),3英尺(900),4英尺(1200),4¼英尺(1300),5½英尺(1650),7英尺(2100)六种规格,每种规格有八个破碎腔形,可以适应不同用户,不同破碎流程中,对中碎和细碎作业的需求。



和标准型相比,短头型的破碎腔平行带更长,适用于给料粒度较小较细的产品粒度要求。



 产品特点

1. 产量高,易损件寿命长,故障率低,生产连续性好,作业率高, 运行成本低。

2. 破碎腔型多,同一种规格,有八种腔型可供选择,满足不同需求。

3. 液压调整,液压锁紧,液压清腔,自动化程度高,减轻劳动强度。

4. 噪音小,粉尘少。

(包含整机及配件,在车间排队订单允许的情况下,配件也可单独零售)



 可选型号

(包含整机及配件,在车间排队订单允许的情况下,配件也可单独零售)

GP100、GP200、GP300、GP500、GP700(定制)

GP100S、GP200S、GP300S、GP500S

S155(4.25英尺)、S240(5.5英尺)、S400(7英尺)(功能类似西蒙斯机型)



关于配件

可供应圆锥破碎机的配件的品牌包括:

1.沈阳冶矿

2.北方重工

3.沈阳重型机械厂


其他品牌机型需符合以下条件之一:

1.标准图号产品配件

2.附图纸配件

3.机体外壳、轴承、衬板等大型或大批量零件

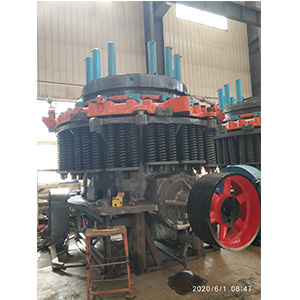

复合型圆锥破碎机(图2)

复合型圆锥破碎机(图3)

复合型圆锥破碎机(图4)

复合型圆锥破碎机(图5)

复合型圆锥破碎机(图6)

复合型圆锥破碎机(图7)








规格

破碎锥

大端直径 mm

主电机

稀油

润滑站

L/min

供货范围



功率KW

转速 r/min

电压V



2英尺系列

(2Ft)

600

30

985

380

40

圆锥破碎机主机、主电机、稀油润滑站、 液压千斤顶及电动泵、地脚螺栓、专用工具



3英尺系列

(3Ft)

900

75

985

380

63

圆锥破碎机主机、主电机、稀油润滑站、

液压千斤顶及电动泵、地脚螺栓、专用工具



4.25英尺系列

(4-1/4R)

1295

155 ( 160)

985

380

125

圆锥破碎机主机、主电机、稀油润滑站、液压站、

液压千斤顶及电动泵、地脚螺栓、专用工具



5.5英尺系列

(5-1/2Ft)

1676

240 ( 250 )

985

380

200

圆锥破碎机主机、主电机、稀油润滑站、液压站、

液压千斤顶及电动泵、地脚螺栓、专用工具



7英尺系列

(7Ft)

2134

400

985

380

(10000 )

250

圆锥破碎机主机、主电机、稀油润滑站、液压站、

液压千斤顶及电动泵、地脚螺栓、专用工具



西蒙斯圆锥破碎机技术参数表(标准型、短头型相同)





品型号

性能

冲程

最大给矿粒度

mm

排料口调整范围

mm

产量t/h

电机功率 KW

重量 t

PYS-B1650

特粗碎

34

300

31-65

280-610

250

35

粗碎

34

260

25-65

265-580

250

35

中碎

34

240

19-50

240-550

250

35

细碎

28

130

16-40

180-350

250

35

PYS-B1380

粗碎

30

235

25-65

210-530

220

25

中碎

30

215

22-50

200-500

220

25

细碎

25

180

19-45

190-475

220

25

特细碎

25

100

16-40

130-260

220

25

PYS-B1160

粗碎

22

180

19-50

110-250

132

16

细碎

15

80

16-40

80-180

132

16



PYS西蒙斯圆锥破碎机技术参数表

型号及规格

腔型

给矿口尺寸mm

最小

排矿口 mm

电机功率 KW

设备重量 t

排矿口尺寸 mm

产量t/h

闭口边开口边

电机功率 KW

PYS-B0607

标准型

细型

57

72

6

30

7.21

6-25

10-52

PYS-B0609

粗型

83

95

9

9-31

12-55

PYS-D0603

短头型

细型

19

35

3

7.56

3-13

6-40

PYS-D0605

粗型

38

51

5

5-16

10-45

PYS-B0910

标准型

细型

83

102

3

75

14.3

9-22

40-95

PYS-B0917

粗型

159

175

13

13-38

50-160

PYS-B0918

特粗型

163

178

25

25-64

110-170

PYS-D0904

短头型

细型

13

41

3

14.64

3-13

25-90

PYS-D0906

中型

33

60

3

3-16

25-95

PYS-D0907

粗型

51

76

6

6-19

60-125

PYS-B1313

标准型

细型

109

137

13

160

24.5

13-31

105-180

PYS-B1321

中型

188

210

16

16-38

130-250

PYS-B1324

粗型

216

241

19

19-51

170-350

PYS-B1325

特粗型

238

259

25

25-51

235-360

PYS-D1306

短头型

细型

29

64

5

25

5-16

50-160

PYS-D1308

中型

54

89

6

43632

75-160

PYS-D1310

粗型

70

105

8

8-25

100-215

PYS-D1313

特粗型

98

133

16

16-25

180-225

PYS-B1620

标准型

细型

188

209

16

240

51.25

16-38

180-325

PYS-B1624

中型

213

241

22

22-51

260-420

PYS-B1626

粗型

241

269

25

25-64

300-635

PYS-B1636

特粗型

331

368

38

38-64

430-630

PYS-D1607

短头型

细型

35

70

5

52.51

5-13

100-210

PYS-D1608

中型

54

89

6

43635

135-310

PYS-D1613

粗型

98

133

10

10-25

190-335

PYS-D1614

特粗型

117

158

13

13-25

250-335

PYS-B2127

标准型

细型

253

278

19

400

108

19-38

540-800

PYS-B2133

中型

303

334

25

25-51

670-1100

PYS-B2136

粗型

334

369

31

31-64

850-1400

PYS-B2146

特粗型

425

460

38

38-64

970-1400

PYS-D2110

短头型

细型

50

105

6

110

6-16

300-450

PYS-D2113

中型

95

133

10

43757

390-560

PYS-D2117

粗型

127

178

13

13-25

480-660

PYS-D2120

特粗型

152

203

16

16-25

560-720
